01 / TỔNG QUAN VỀ ỨNG DỤNG

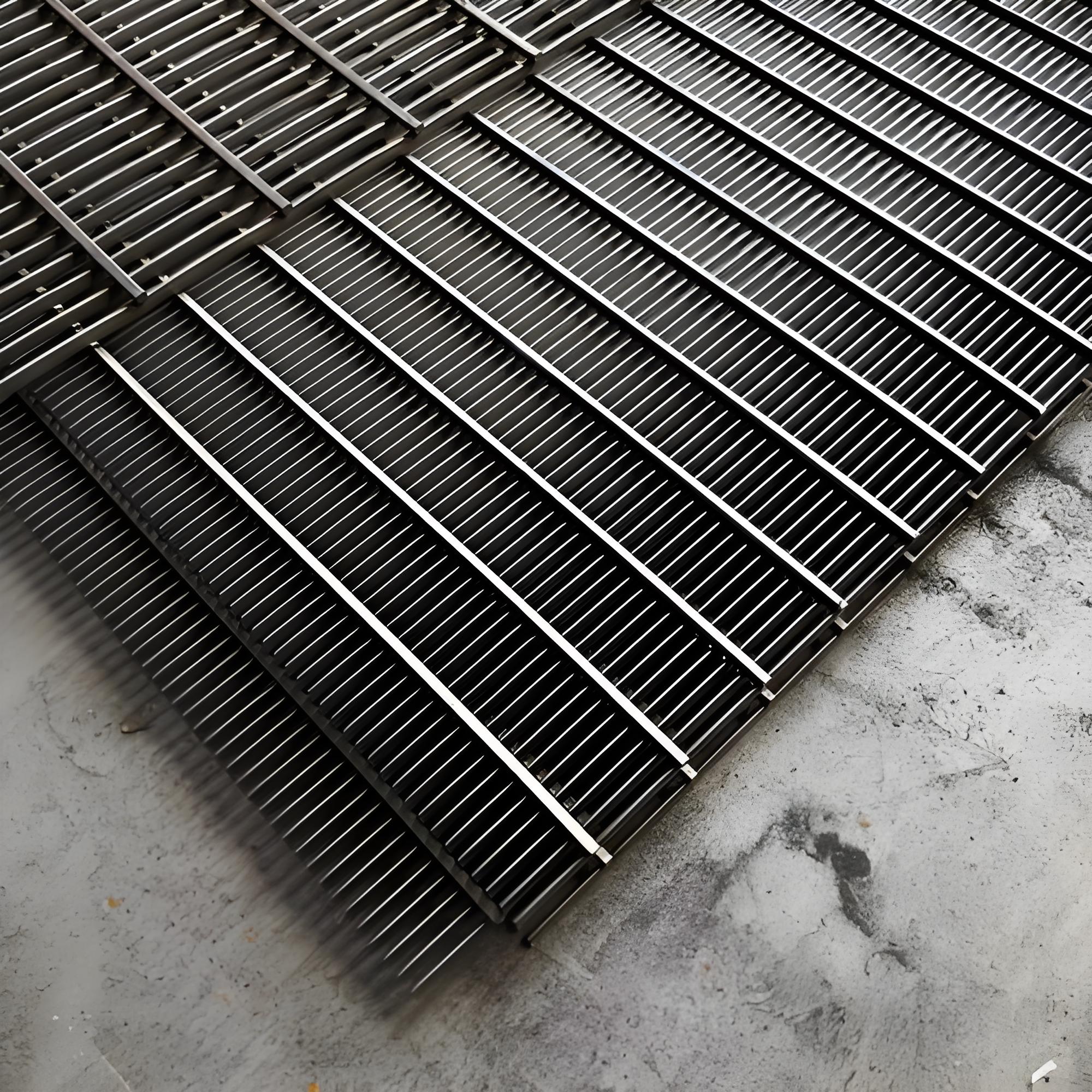

Lưới sàn SS kiểu Wedge Wire dành cho các công trình dân dụng và thương mại
Lưới sàn dạng dây chêm bằng thép không gỉ đảm bảo hệ thống thoát nước vệ sinh và lối đi bền bỉ cho người đi bộ trong các khu vực ẩm ướt thuộc môi trường dân dụng và thương mại.
Chúng được lắp đặt trên các lỗ thoát nước phòng tắm, rãnh thoát nước, sàn bể bơi, ban công, lối vào, bếp thương mại, phòng máy và các lỗ hở trên sàn khác, nơi nước cần được thoát ra trong khi bề mặt vẫn đảm bảo an toàn để đi lại.
Việc lựa chọn cần xem xét các yếu tố sau: loại thép không gỉ, kích thước khe hở, lưu lượng thoát nước, độ an toàn cho gót chân, khoảng cách giữa các điểm tựa, tải trọng dự kiến, kích thước khung, bề mặt hoàn thiện, phương pháp lắp đặt, khả năng tiếp cận để vệ sinh và kết cấu sàn xung quanh.
Thảo luận về lối đi của bạn
02 / CÁC TÌNH HUỐNG ỨNG DỤNG VÀ YÊU CẦU
Các tình huống ứng dụng và yêu cầu dự án
Cần xem xét các điều kiện vận hành, người sử dụng, tải trọng, môi trường và các yêu cầu của dự án trước khi lựa chọn thông số kỹ thuật phù hợp cho lưới thép.
Vòi sen và khu vực ẩm ướt trong nhà ở
Lưới thép hình nêm là giải pháp che phủ có thể vệ sinh được cho các rãnh thoát nước phòng tắm, cống thoát nước phòng ướt, phòng tiện ích và khu vực giặt là. Các khe hẹp và đồng đều cho phép nước chảy qua đồng thời giảm nguy cơ các vật thể nhỏ lọt vào hệ thống thoát nước.
Hệ thống thoát nước cho khu vực bể bơi và spa
Lưới sàn bằng thép không gỉ có thể che phủ các cống thoát nước và hệ thống rãnh thoát nước xung quanh bể bơi, spa và khu vực thay đồ. Chất liệu chống ăn mòn này phù hợp để tiếp xúc thường xuyên với nước, hóa chất tẩy rửa và không khí ẩm.
Hệ thống ống dẫn cho bếp thương mại
Trong các bếp thương mại, khu vực phục vụ thực phẩm và cơ sở kinh doanh đồ uống, các tấm lưới hình nêm được sử dụng làm nắp thoát nước có thể tháo rời cho sàn có hệ thống xả nước. Thiết kế rỗng của tấm lưới giúp nước thoát nhanh và tạo điều kiện thuận lợi cho việc vệ sinh bên dưới lưới.

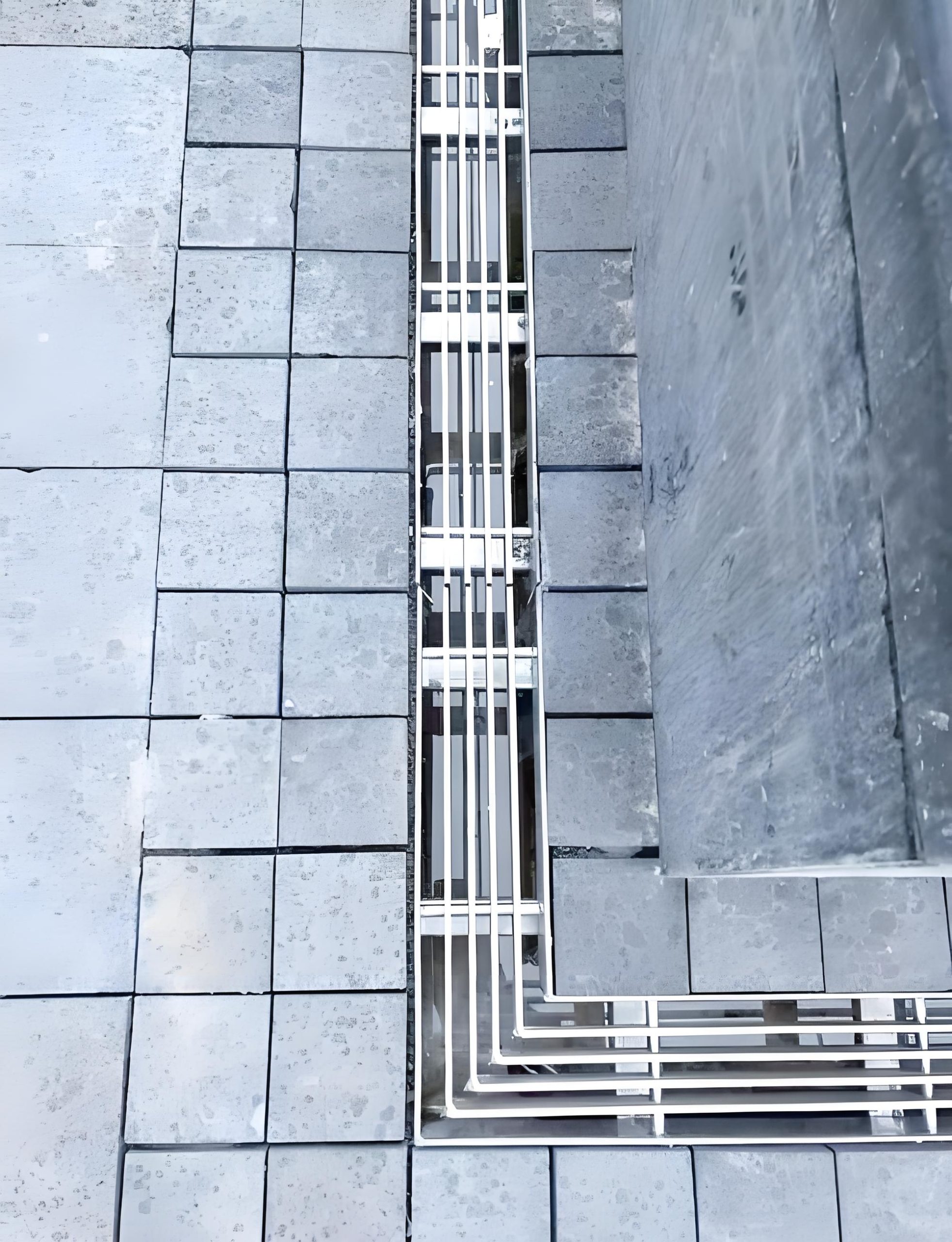

Lối vào tòa nhà và khu vực dịch vụ
Các tấm lưới thoát nước có thể được lắp đặt tại các lối vào, ban công, sân trong, phòng kỹ thuật và hành lang kỹ thuật để thu gom nước mưa hoặc nước rửa. Kích thước tấm lưới, khung viền và cách bố trí tải trọng có thể được phối hợp phù hợp với bố trí mặt bằng kiến trúc.
03 / THÔNG SỐ KỸ THUẬT VÀ CÁC TÙY CHỌN SẢN PHẨM
Thông số kỹ thuật chung và các tùy chọn có sẵn
So sánh các loại vật liệu, kích thước thanh chịu lực, khoảng cách, loại bề mặt, lớp hoàn thiện và kích thước tấm để phù hợp với yêu cầu của ứng dụng.
Thông số kỹ thuật
| Tham số | Thông số kỹ thuật / Tùy chọn |
|---|---|
| Chất liệu |
Thép không gỉ loại 304 hoặc 316. Việc lựa chọn cấp độ phụ thuộc vào mức độ tiếp xúc với clorua, hóa chất tẩy rửa và điều kiện sử dụng trong nhà hay ngoài trời. |
| Xử lý bề mặt | Bề mặt thô, bề mặt chải, bề mặt đánh bóng điện hóa hoặc bề mặt được xử lý thụ động theo yêu cầu. |

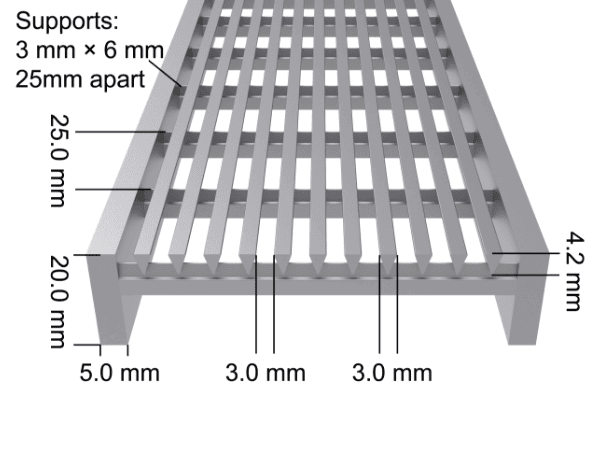

| Hình dạng dây hình nêm |
Kích thước của thanh định hình và thanh đỡ được lựa chọn dựa trên kích thước khe hở, nhịp và yêu cầu về tải trọng. Các kích thước phổ biến của thanh dự án bao gồm các kích thước khoảng 2 x 3 mm và 3 x 5 mm. |
| Khe cắm |
Các kích thước lỗ thông dụng bao gồm 3 mm, 5 mm, 8 mm hoặc 10 mm. Kích thước lỗ thoát nước cuối cùng phải phù hợp với lưu lượng thoát nước, đảm bảo an toàn cho gót giày và tuân thủ các quy định địa phương. |
| Khung đỡ | Khung góc, thanh phẳng hoặc khung hình chữ U bằng thép không gỉ, có kích thước phù hợp với hốc sàn xung quanh và tải trọng thiết kế. |
| Ví dụ về kích thước bảng điều khiển |
300 × 500 mm, 300 × 1.000 mm hoặc 500 × 1.000 mm. Chiều rộng, chiều dài và các mối nối giữa các đoạn có thể được tùy chỉnh theo bản vẽ đã được phê duyệt. |
| Hỗ trợ tải | Tải trọng từ người đi bộ, xe đẩy hoặc phương tiện nhẹ được tính toán dựa trên nhịp đã tính toán và thiết kế khung cốt thép. |
| Xử lý mép | Khung viền hàn, các đầu được gia cố, khe nâng hoặc các phần mở có thể tháo rời tùy theo yêu cầu. |
| Sửa chữa | Ghế âm tường, vít chìm, chốt nâng hoặc các hệ thống cố định có thể tháo rời theo yêu cầu của dự án. |
| Hướng thoát nước | Các khe chứa dây hình nêm và khung đỡ được bố trí để dẫn nước chảy về phía rãnh thoát nước hoặc cống thoát nước dưới sàn. |
| Sản xuất theo yêu cầu | Các tấm panel có thể được chế tạo với các rãnh, góc, lỗ kiểm tra, chi tiết chống trượt và kích thước phù hợp với bố trí sàn. |
Bạn cần kích cỡ khác không? Hãy gửi bản thiết kế của bạn để được đánh giá về bảng điều khiển tùy chỉnh.
Yêu cầu bản thông số kỹ thuậtCác kích thước nêu trên chỉ là ví dụ tham khảo, không phải là các kết hợp đã được phê duyệt cho mọi nhịp. Vui lòng xác nhận hướng chịu lực, tải trọng, nhịp thông và vật liệu trước khi đặt hàng. Kích thước tấm không phản ánh nhịp tự do cho phép.
TẠI SAO NÊN SỬ DỤNG LƯỚI THÉP?
Ưu điểm khi ứng dụng lưới thép
Khả năng chống ăn mòn của thép không gỉ
Thép không gỉ loại 304 hoặc 316 có khả năng chống lại độ ẩm, chất tẩy rửa và các điều kiện tiếp xúc thông thường ở khu vực ẩm ướt. Loại 316 có thể được chỉ định sử dụng trong môi trường nước mặn, ven biển, hồ bơi hoặc các môi trường giàu clorua, nơi đòi hỏi khả năng chống ăn mòn cao hơn.
Các khe thoát nước đồng nhất
Hình dạng dây hình nêm liên tục tạo ra các khe hở đồng đều dọc theo tấm lưới. Điều này giúp đảm bảo lưu lượng nước ổn định và ngăn ngừa sự xuất hiện của các khe hở không đều, vốn có thể khiến giày dép, bánh xe hoặc thiết bị vệ sinh bị kẹt lại.
Bề mặt vệ sinh và dễ lau chùi
Các bề mặt bằng thép không gỉ thích hợp để rửa và khử trùng thường xuyên. Các tấm ốp có thể tháo rời cho phép tiếp cận rãnh bên dưới, giúp nhân viên vận hành tòa nhà loại bỏ cặn bẩn, tóc, cặn thức ăn và các chất bám tích tụ khác.
Các tùy chọn rãnh an toàn cho gót chân
Có thể lựa chọn kích thước khe hở phù hợp với loại giày dép dự kiến và điều kiện lưu lượng người qua lại. Các khe hở hẹp hơn thích hợp cho khu vực tắm, lối vào và các tầng công cộng, nơi an toàn khi đi giày gót cao và khả năng di chuyển của xe có bánh nhỏ là yếu tố quan trọng.
Tích hợp sàn phẳng
Khung và mép tấm ốp tùy chỉnh có thể được phối hợp hài hòa với sàn lát gạch, đá, bê tông, nhựa hoặc thép không gỉ. Kích thước hốc lắp chính xác giúp tạo ra một đường chuyển tiếp ổn định và có độ cao thấp xung quanh lỗ thoát nước.
Các tấm che truy cập tùy chỉnh
Các tấm riêng lẻ có thể được sản xuất kèm theo các điểm nâng, các đoạn kiểm tra, các góc, các rãnh và các khu vực được gia cố. Điều này cho phép các đội bảo trì chỉ tháo dỡ phần cần thiết thay vì phải tháo dỡ toàn bộ hệ thống thoát nước.
04 / HÌNH ẢNH LẮP ĐẶT VÀ DỰ ÁN
Hướng dẫn lắp đặt & Hình ảnh ứng dụng
Trước khi lắp đặt, hãy kiểm tra lại bố trí tấm panel, các điều kiện hỗ trợ, phương pháp cố định và các chi tiết gia công; đồng thời tham khảo các hình ảnh ứng dụng để xem các ví dụ thực tế.
-
Kiểm tra phần lõm trên sàn
Trước khi lắp đặt lưới thoát nước, hãy kiểm tra chiều rộng rãnh, độ sâu hốc, mức sàn hoàn thiện, hướng thoát nước và các bề mặt chịu lực. Đảm bảo rằng khung lưới sẽ được đỡ chắc chắn và không gây ra sự chuyển tiếp không bằng phẳng hoặc mép không ổn định.
-
Xác nhận hướng của bảng điều khiển
Hãy ghép từng tấm với bản vẽ bố trí đã được phê duyệt và đảm bảo các khe dây hình nêm được căn chỉnh theo hướng thoát nước dự kiến. Kiểm tra các mối nối, góc, lỗ tiếp cận và các phần có thể tháo rời trước khi tiến hành cố định vĩnh viễn.
-
Lắp đặt khung và các bộ phận cố định
Điều chỉnh khung thép không gỉ cho thẳng hàng, cố định khung vào kết cấu xung quanh tại các vị trí được chỉ định, và lắp đặt các tấm panel bằng cách sử dụng vít đã được phê duyệt, rãnh lắp chìm hoặc hệ thống cố định có thể tháo rời. Không được ép các tấm panel vào rãnh lắp có kích thước nhỏ hơn quy định.
-
Kiểm tra và vệ sinh cụm linh kiện
Kiểm tra xem các tấm panel có bị lung lay hay không, các cạnh sắc nhọn đã được loại bỏ chưa, các mối nối có thẳng hàng không và đường thoát nước có thông thoáng không. Đảm bảo rằng mỗi phần có thể tháo rời đều có thể được nhấc lên để vệ sinh và đưa lưới thoát nước cùng rãnh thoát nước vào lịch bảo trì định kỳ.
05 / THÔNG TIN LIÊN QUAN VÀ CÂU HỎI THƯỜNG GẶP
Các câu hỏi thường gặp
Loại thép không gỉ nào phù hợp để làm lưới sàn kiểu dây hình nêm?
Thép không gỉ 304 thường được sử dụng cho các khu vực sinh hoạt trong nhà, sàn thương mại nói chung và các điều kiện rửa trôi thông thường. Thép không gỉ 316 được ưu tiên sử dụng cho môi trường bể bơi, các khu vực ven biển, nơi tiếp xúc với nước mặn hoặc các điều kiện làm sạch có chứa clorua. Loại thép cuối cùng nên được lựa chọn dựa trên điều kiện hóa học và độ ẩm tại địa điểm lắp đặt.
Khe hở của lưới thoát nước sàn nên được quy định là bao nhiêu?
Việc lựa chọn kích thước khe phụ thuộc vào lưu lượng thoát nước, độ an toàn khi đi giày cao gót, khả năng di chuyển của bánh xe, kích thước mảnh vụn và các quy định xây dựng tại địa phương. Các kích thước khe như 3 mm, 5 mm, 8 mm và 10 mm thường được xem xét cho các ứng dụng khác nhau. Các khe hẹp hơn thường được ưu tiên sử dụng cho phòng tắm, lối vào công cộng và các khu vực có bánh xe nhỏ hoặc người đi giày cao gót.
Lưới thép hình nêm có chịu được lưu lượng người đi lại trong các khu vực thương mại không?
Đúng vậy, miễn là tiết diện dây hình nêm, thanh đỡ, nhịp tấm, khung viền và phương pháp cố định được thiết kế để chịu được tải trọng dự kiến. Các yêu cầu liên quan đến người đi bộ, xe đẩy và phương tiện nhẹ cần được nêu rõ trước khi gia công. Nhịp không có điểm tựa dài hơn có thể đòi hỏi phải sử dụng tiết diện dày hơn, các điểm đỡ trung gian hoặc khung gia cố.
Lưới thép không gỉ dạng nêm có phù hợp để sử dụng trong khu vực bể bơi và spa không?
Chúng phù hợp khi loại thép không gỉ và bề mặt hoàn thiện tương thích với môi trường tiếp xúc với nước và hóa chất. Loại 316 thường được lựa chọn cho môi trường nước mặn hoặc có hàm lượng clorua cao. Lưới cũng cần được thiết kế để chịu được lưu lượng người đi lại với chân ướt, đảm bảo kích thước khe an toàn, lưu lượng thoát nước, đồng thời có thể tháo ra định kỳ để vệ sinh bên dưới tấm lưới.
Lưới sàn có thể được chế tạo sao cho phù hợp với bố trí rãnh theo yêu cầu không?
Đúng vậy. Các tấm ván có thể được sản xuất theo các kích thước chiều dài và chiều rộng theo yêu cầu, kèm theo các chi tiết như cắt góc, rãnh, lỗ kiểm tra, điểm nâng, mép gia cố và mối nối phân đoạn. Nhà cung cấp cần nhận được các kích thước hốc chính xác, mức sàn hoàn thiện, chi tiết rãnh dẫn, yêu cầu tải trọng và bản vẽ bố trí đã được phê duyệt trước khi bắt đầu sản xuất.
Cách bảo dưỡng lưới sàn bằng dây hình nêm bằng thép không gỉ như thế nào?
Việc bảo trì thường bao gồm việc tháo các tấm ốp có thể tháo rời, xả nước rửa các khe, loại bỏ cặn bẩn hoặc tóc trong rãnh, và kiểm tra khung cũng như các bộ phận cố định. Nên sử dụng các sản phẩm tẩy rửa tương thích với loại thép không gỉ đã chọn, tránh để lại cặn clorua, đồng thời kiểm tra định kỳ để phát hiện các lỗ thông bị tắc, hiện tượng dịch chuyển của tấm ốp, các cạnh sắc nhọn hoặc hư hỏng xung quanh khu vực sàn lân cận.
06 / YÊU CẦU THÔNG TIN DỰ ÁN
Hãy chia sẻ với chúng tôi về lối đi của bạn
Vui lòng chia sẻ bản vẽ bố trí và các yêu cầu vận hành của quý vị để đội ngũ của chúng tôi có thể xem xét phạm vi công việc liên quan đến lưới sàn, gia công và cung cấp.
Gửi bản vẽ qua email Thảo luận trên WhatsAppNút "Email" sẽ mở ứng dụng thư điện tử của bạn. Hãy đính kèm các bản vẽ của bạn trước khi gửi.
Vui lòng cung cấp các thông tin sau
- Vị trí lắp đặt và điều kiện tiếp xúc
- Bản vẽ, kích thước tấm và số lượng
- Bố trí kết cấu, khoảng nhịp tự do và tải trọng thiết kế
- Yêu cầu về vật liệu, lớp hoàn thiện và bề mặt đi lại
- Các lỗ cắt, bộ phận cố định và các phần mở có thể tháo rời
- Địa điểm nhận hàng, ngày giao hàng theo yêu cầu và các tiêu chuẩn của dự án
Bạn đã có bản yêu cầu kỹ thuật chưa? Vui lòng gửi kèm theo yêu cầu của bạn.
