01 / TỔNG QUAN VỀ ỨNG DỤNG
Lưới thép bậc thang đảm bảo lối đi an toàn và bền bỉ
Bậc thang bằng lưới thép mang lại lối đi bền bỉ và thoát nước tốt giữa các tầng trong các nhà máy công nghiệp, công trình hạ tầng và cầu thang thép ngoài trời.
Chúng được lắp đặt trên các bậc thang kỹ thuật, tháp tiếp cận thiết bị, sàn bảo trì, tầng lửng và các lối thoát hiểm khẩn cấp – những nơi mà nhân viên cần có bề mặt bước chân vững chắc và khả năng chịu tải đáng tin cậy.
Việc lựa chọn giải pháp kỹ thuật cần xem xét chiều rộng bậc thang, khoảng cách giữa các thanh dọc cầu thang, tải trọng thiết kế, hướng thanh chịu lực, kích thước và khoảng cách giữa các thanh, loại mép bậc thang, nguy cơ trượt, xử lý bề mặt và các chi tiết cố định.
Thảo luận về lối đi của bạn
02 / CÁC TÌNH HUỐNG ỨNG DỤNG VÀ YÊU CẦU
Các tình huống ứng dụng và yêu cầu dự án
Cần xem xét các điều kiện vận hành, người sử dụng, tải trọng, môi trường và các yêu cầu của dự án trước khi lựa chọn thông số kỹ thuật phù hợp cho lưới thép.
Cầu thang trong nhà máy chế biến
Các bậc thang dạng lưới giúp kết nối giữa các sàn vận hành, tàu thuyền và thiết bị công nghệ. Cấu trúc rỗng của chúng cho phép nước mưa, nước rửa và các mảnh vụn nhỏ lọt qua bề mặt cầu thang.
Tháp tiếp cận thiết bị
Các bậc thang bằng lưới thép được sử dụng trong các tháp cầu thang phục vụ bể chứa, silo, băng tải và máy móc đặt trên cao. Các tấm đầu và lỗ cố định có thể được gia công sao cho phù hợp với bố trí dầm ngang đã được phê duyệt.
Cầu thang lửng công nghiệp
Các bậc thang dạng lưới giúp nhân viên đi lại thuận tiện đến các khu vực sản xuất, tầng lửng kho và sàn kỹ thuật, đồng thời cho phép ánh sáng và không khí lưu thông qua hệ thống cầu thang.

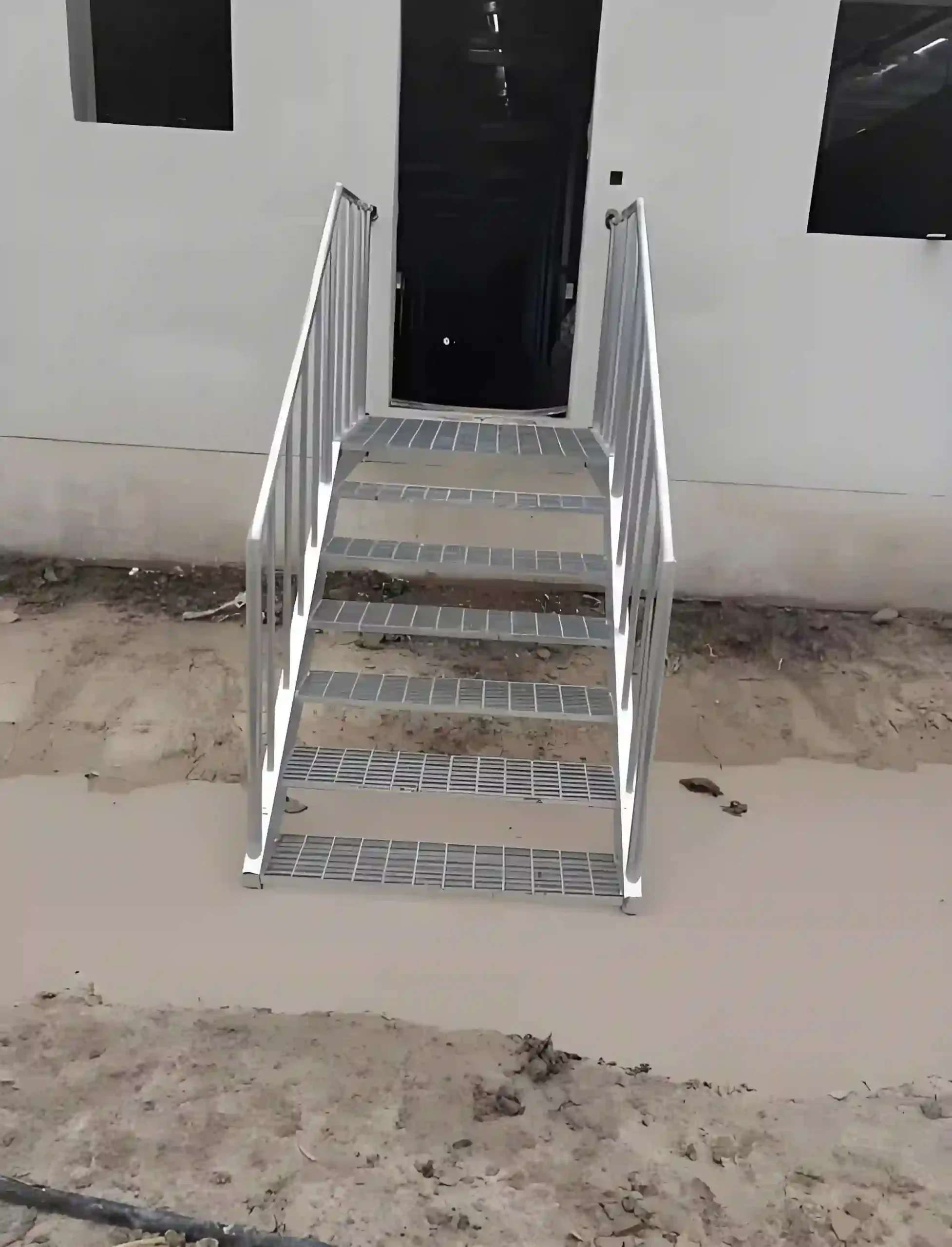

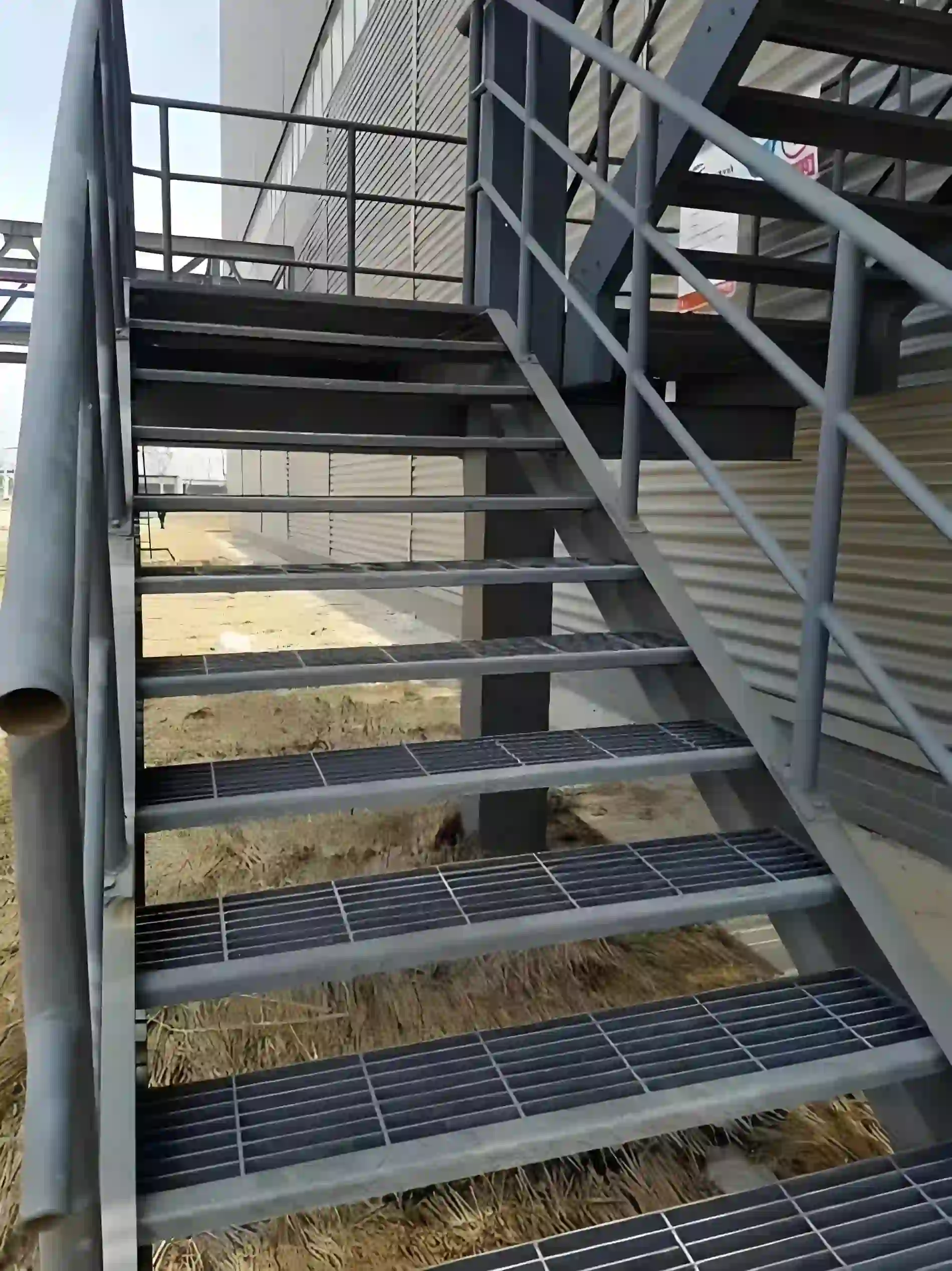

Cầu thang đa năng ngoài trời
Các bậc thang mạ kẽm nhúng nóng phù hợp cho cầu thang ngoài trời tại các công trình thủy lợi, nhà máy điện và các công trình hạ tầng. Có thể yêu cầu sử dụng thanh chịu lực có răng cưa và mép bậc chống trượt trong điều kiện ẩm ướt.
03 / THÔNG SỐ KỸ THUẬT VÀ CÁC TÙY CHỌN SẢN PHẨM
Thông số kỹ thuật chung và các tùy chọn có sẵn
So sánh các loại vật liệu, kích thước thanh chịu lực, khoảng cách, loại bề mặt, lớp hoàn thiện và kích thước tấm để phù hợp với yêu cầu của ứng dụng.
Thông số kỹ thuật
| Tham số | Thông số kỹ thuật / Tùy chọn |
|---|---|
| Chất liệu | Thép cacbon được sản xuất theo cấp độ kết cấu quy định trong dự án. |
| Xử lý bề mặt | Được mạ kẽm nhúng nóng sau khi gia công, sơn phủ hoặc cung cấp ở dạng chưa qua xử lý để sơn phủ tại công trình. |
| Kích thước thanh đỡ |
25 × 3, 30 × 3, 30 × 5, 32 × 5 hoặc 40 × 5 mm. Chiều cao × độ dày; việc lựa chọn cuối cùng phụ thuộc vào chiều dài nhịp và tải trọng thiết kế. |
| Khoảng cách giữa các thanh đỡ | 30 hoặc 40 mm, có thể điều chỉnh khoảng cách nhỏ hơn nếu yêu cầu trong bản vẽ kỹ thuật của dự án. |
| Khoảng cách giữa các thanh ngang | 50 hoặc 100 mm. |
| Kích thước gai lốp | Chiều rộng và chiều sâu được gia công sao cho phù hợp với hình dạng của cầu thang và khoảng cách thông thoáng giữa các thanh dọc. |
| Mặt đường đi bộ | Chọn thanh đỡ trơn hoặc có răng cưa tùy theo mức độ trượt dự kiến. |
| Ngửi | Tấm lát sàn hình ô vuông, tấm lát sàn chống trượt có lỗ, hoặc mép bậc thang có màu tương phản theo yêu cầu của dự án. |
| Tấm chắn đầu | Các tấm đầu hàn có lỗ cố định được dập hoặc khoan để phù hợp với các thanh dọc cầu thang. |
| Hướng của ổ trục | Các thanh chịu lực chạy dọc theo chiều rộng bậc thang và nối giữa các thanh dọc cầu thang. |
| Sản xuất theo yêu cầu | Chiều dài bậc thang, độ sâu rãnh, mép bậc, tấm chắn đầu bậc, vị trí lỗ và phương pháp xử lý bề mặt được thực hiện theo bản vẽ cầu thang đã được phê duyệt. |
Bạn cần kích cỡ khác không? Hãy gửi bản thiết kế của bạn để được đánh giá về bảng điều khiển tùy chỉnh.
Yêu cầu bản thông số kỹ thuậtCác kích thước nêu trên chỉ là ví dụ tham khảo, không phải là các kết hợp đã được phê duyệt cho mọi nhịp. Vui lòng xác nhận hướng chịu lực, tải trọng, nhịp thông và vật liệu trước khi đặt hàng. Kích thước tấm không phản ánh nhịp tự do cho phép.
TẠI SAO NÊN SỬ DỤNG LƯỚI THÉP?
Ưu điểm khi ứng dụng lưới thép
Hệ thống hỗ trợ tải đáng tin cậy
Có thể lựa chọn chiều sâu, độ dày và khoảng cách giữa các thanh chịu lực phù hợp với chiều dài nhịp mặt cầu cũng như tải trọng của người đi lại hoặc tải trọng bảo trì đã quy định.
Bước khởi đầu thuận lợi
Các thanh đỡ có răng cưa và mép chống trượt tạo thêm các cạnh bề mặt ở những vị trí mà mưa, nước rửa, dầu mỡ hoặc cặn bã từ quá trình sản xuất có thể ảnh hưởng đến độ bám chân.
Hệ thống thoát nước bề mặt mở
Các khe hở trên lưới cho phép nước và các vật liệu nhỏ lỏng lẻo lọt qua, giúp giảm sự tích tụ trên từng bậc thang.
Mép gai lốp có thể nhìn thấy
Mép bậc thang được định hình rõ ràng giúp xác định mép trước của mỗi bậc thang và có thể được hoàn thiện với màu sắc tương phản ở những nơi cần tăng cường khả năng nhận diện bậc thang.
Chống ăn mòn
Quá trình mạ kẽm nhúng nóng sau khi gia công giúp phủ lớp bảo vệ lên bề mặt tiếp xúc, các tấm đầu, các vùng hàn và các mép, giúp kéo dài tuổi thọ khi sử dụng trong môi trường ngoài trời và ẩm ướt.
Lắp đặt cầu thang chính xác
Kích thước bậc thang, tấm đầu bậc và các lỗ cố định có thể được gia công theo bản vẽ cầu thang đã được phê duyệt, giúp giảm thiểu việc điều chỉnh trong quá trình lắp đặt tại công trường.
04 / HÌNH ẢNH LẮP ĐẶT VÀ DỰ ÁN
Hướng dẫn lắp đặt & Hình ảnh ứng dụng
Trước khi lắp đặt, hãy kiểm tra lại bố trí tấm panel, các điều kiện hỗ trợ, phương pháp cố định và các chi tiết gia công; đồng thời tham khảo các hình ảnh ứng dụng để xem các ví dụ thực tế.
-
Kiểm tra kết cấu cầu thang
Kiểm tra khoảng cách giữa các thanh dọc, độ cao bậc thang, độ dốc cầu thang, tình trạng các bộ phận chịu lực và tải trọng thiết kế so với bản vẽ đã được phê duyệt. Đảm bảo các bề mặt lắp đặt được căn chỉnh chính xác và hoàn chỉnh trước khi tiến hành lắp đặt.
-
Khớp và định hướng gai lốp
So sánh hình dạng bề mặt bậc thang với bản vẽ chi tiết cầu thang và đặt mép bậc thang vào mép trước. Kiểm tra xem các thanh chịu lực có được bố trí giữa các thanh dọc cầu thang hay không và các lỗ trên tấm đầu bậc thang có được căn chỉnh chính xác hay không.
-
Lắp đặt các chi tiết buộc chặt
Cố định cả hai tấm đầu bằng các bu-lông, vòng đệm và bộ phận khóa theo quy định của dự án. Siết chặt các chi tiết buộc chặt một cách đồng đều, tránh làm biến dạng bề mặt ren hoặc làm hỏng lớp phủ bảo vệ.
-
Kiểm tra cầu thang
Kiểm tra độ thẳng hàng của bậc thang, vị trí mũi bậc thang có đồng đều hay không, độ chắc chắn của các bulông, tình trạng bề mặt và khoảng hở giữa các bộ phận liền kề. Điều chỉnh các bậc thang bị lung lay và sửa chữa các khu vực mạ kẽm bị hư hỏng theo phương pháp đã được phê duyệt.
05 / THÔNG TIN LIÊN QUAN VÀ CÂU HỎI THƯỜNG GẶP
Các câu hỏi thường gặp
Làm thế nào để chọn đúng bậc thang bằng lưới thép?
Việc lựa chọn phụ thuộc vào khoảng cách tự do giữa các thanh dầm, tải trọng thiết kế, độ sâu bậc thang, kích thước và khoảng cách giữa các thanh chịu lực, điều kiện đi lại, yêu cầu về mép bậc thang, cũng như điều kiện tiếp xúc với môi trường. Bậc thang cuối cùng cũng phải phù hợp với hình học của cầu thang và các tiêu chuẩn tiếp cận hiện hành.
Các bậc thang công nghiệp nên sử dụng lưới phẳng hay lưới răng cưa?
Lưới sàn trơn có thể phù hợp với cầu thang nội bộ khô ráo. Lưới sàn răng cưa thường được xem xét sử dụng trong những trường hợp mưa, nước rửa, dầu mỡ hoặc các chất ô nhiễm từ quá trình sản xuất làm tăng nguy cơ trượt ngã. Quyết định này cần dựa trên kết quả đánh giá an toàn và điều kiện vận hành của dự án.
Tại sao lại lắp thanh chắn mũi vào bậc thang dạng lưới?
Mép bậc thang giúp gia cố và xác định mép trước của bậc thang. Mép bậc thang có hoa văn caro hoặc đục lỗ có thể tăng cường độ bám, trong khi lớp hoàn thiện có màu tương phản có thể giúp tăng khả năng nhận diện mép bậc thang trên các lối đi công nghiệp.
Có thể tùy chỉnh kích thước gai lốp và các lỗ cố định không?
Đúng vậy. Chiều rộng bậc thang, độ sâu rãnh, cách bố trí thanh chịu lực, kích thước tấm đầu bậc, đường kính lỗ, khoảng cách giữa các lỗ và kiểu mép bậc có thể được gia công theo bản vẽ cầu thang đã được phê duyệt. Trước khi sản xuất, cần có thông tin chính xác về thanh dọc và vị trí các bu-lông.
Các bậc thang bằng lưới thép được gắn vào dầm thang như thế nào?
Các bậc thang thường được cung cấp kèm theo các tấm đầu hàn và được cố định vào dầm cầu thang bằng bu-lông. Loại bu-lông, đường kính, phương pháp khóa và biện pháp chống ăn mòn phải tuân thủ theo bản vẽ kết cấu và quy cách kỹ thuật của dự án.
Cần kiểm tra những gì sau khi lắp đặt bậc cầu thang?
Kiểm tra độ thẳng hàng của bậc thang, hướng mép bậc, độ siết của bu-lông, các vết hư hỏng trên bề mặt, cũng như độ đồng đều của chiều cao và chiều rộng bậc thang. Mỗi bậc thang phải được lắp đặt chắc chắn, không bị lung lay, và bất kỳ lớp phủ bảo vệ nào bị hư hỏng đều phải được sửa chữa kịp thời.
06 / YÊU CẦU THÔNG TIN DỰ ÁN
Hãy chia sẻ với chúng tôi về lối đi của bạn
Vui lòng chia sẻ bản vẽ bố trí và các yêu cầu vận hành của quý vị để đội ngũ của chúng tôi có thể xem xét phạm vi công việc liên quan đến lưới sàn, gia công và cung cấp.
Gửi bản vẽ qua email Thảo luận trên WhatsAppNút "Email" sẽ mở ứng dụng thư điện tử của bạn. Hãy đính kèm các bản vẽ của bạn trước khi gửi.
Vui lòng cung cấp các thông tin sau
- Vị trí lắp đặt và điều kiện tiếp xúc
- Bản vẽ, kích thước tấm và số lượng
- Bố trí kết cấu, khoảng nhịp tự do và tải trọng thiết kế
- Yêu cầu về vật liệu, lớp hoàn thiện và bề mặt đi lại
- Các lỗ cắt, bộ phận cố định và các phần mở có thể tháo rời
- Địa điểm nhận hàng, ngày giao hàng theo yêu cầu và các tiêu chuẩn của dự án
Bạn đã có bản yêu cầu kỹ thuật chưa? Vui lòng gửi kèm theo yêu cầu của bạn.
