Stahlgitterroste für Kläranlagen bieten einen sicheren, entwässerbaren und tragfähigen Zugang zu Rechenkanälen, Belüftungsbecken, Klärbecken, Pumpstationen, Schlammbehandlungsbereichen, Chemikaliendosierräumen, Gräben und Prozessplattformen. In diesen Anlagen kommen ständige Feuchtigkeit, verschmutztes Wasser, Reinigungschemikalien, Chloride, Schwefelwasserstoff, biologische Ablagerungen und häufiger Fußgängerverkehr zusammen, was die Auswahl der Gitterroste anspruchsvoller macht als bei einem typischen trockenen Industriegebäude. Feuerverzinkter Stahl, Edelstahl 304 sowie Edelstahl 316 oder 316L können alle geeignet sein, sind jedoch für unterschiedliche Einsatzbedingungen und Budgets ausgelegt. Die richtige Wahl hängt von der Wasserchemie, der Chemikalienkonzentration, der Belüftung, der lichten Spannweite, der Belastungsart, dem Oberflächenprofil, den Auflagebedingungen, der Fertigungsqualität, der Kompatibilität der Befestigungselemente und dem Wartungszugang ab. Dieser Leitfaden erläutert, wie man Gitterroste für Kläranlagen als komplettes Zugangssystem spezifiziert, anstatt die Elemente allein nach Material oder Preis auszuwählen.
Stahlgitterroste für Kläranlagen sind Metallbodenbeläge oder -abdeckungen in Form eines offenen Gitters, die aus parallelen Tragstäben bestehen, die durch Querstäbe miteinander verbunden sind. Die Tragstäbe nehmen die Lasten zwischen den tragenden Stützen auf, während die Querstäbe den Abstand gewährleisten und die Platte stabilisieren. Durch die Öffnungen zwischen den Stäben können Wasser, Reinigungsflüssigkeit, Luft, Licht und gewisse Verunreinigungen die Oberfläche durchdringen.
Das Gitter kann aus Kohlenstoffstahl, feuerverzinktem Stahl, Edelstahl 304, Edelstahl 316 oder Edelstahl 316L gefertigt werden. Es kann geschweißt, pressverriegelt oder speziell zu Paneelen, Laufstegen, Plattformen, Treppenstufen, Grabenabdeckungen, Abflussgittern, abnehmbaren Zugangsklappen und Geräteeinfassungen verarbeitet werden.
Ein komplettes Abwasserrostsystem umfasst mehr als nur die Roste. Dazu können auch Stützbalken, Rahmen, Klammern, Schrauben, Fußleisten, Handläufe, Treppenkantenprofile, Hebegriffe, Scharniere, Sicherheitsketten, Ausschnittbewehrungen und abnehmbare Zugangsabschnitte gehören. Jede Komponente muss für die jeweilige Umgebung und die erforderliche Belastung geeignet sein.
Abwasseranlagen erfordern regelmäßige Inspektionen, Probenahmen, Reinigungen, Einstellungen und Wartungsarbeiten. Die Betreiber benötigen Zugang zu Sieben, Pumpen, Behältern, Ventilen, Rührwerken, Gebläsen, Chemikaliendosieranlagen, Antrieben für Klärbecken und Schlammaufbereitungssystemen. Feste Böden sind nicht an jedem Standort praktikabel, da sie Wasser ansammeln, die Belüftung beeinträchtigen, zusätzliches Gewicht verursachen oder den Zugang zu darunter liegenden Anlagen behindern können.
Gitterroste schaffen klar abgegrenzte Laufwege rund um Tanks, Kanäle, Maschinen und offene Wasserflächen. Richtig konzipierte Gitterroste tragen Arbeiter, Werkzeuge, Wartungswagen und bestimmte Ausrüstungsgegenstände und gewährleisten gleichzeitig den Zugang zu den Prozessbereichen.
Durch die offene Struktur können Regenwasser, Prozesswasser und Reinigungsflüssigkeit die Lauffläche verlassen. Dadurch wird stehendes Wasser reduziert, allerdings wird die Rutschgefahr dadurch nicht vollständig beseitigt. Das Entwässerungssystem unter dem Gitterrost muss zudem über eine ausreichende Kapazität verfügen, um die Flüssigkeit abzuleiten.
Offene Gitterroste ermöglichen die Luftzirkulation um nasse Kanäle und Anlagen herum. Zudem ermöglichen sie den Lichteinfall und die Sichtprüfung durch die Begehfläche hindurch. Die Belüftung kann besonders dort wichtig sein, wo sich feuchte oder korrosive Gase ansammeln können; Gitterroste allein können jedoch kein speziell ausgelegtes mechanisches Belüftungssystem ersetzen.
Stahlgitterroste bieten im Vergleich zu massiven Blechen oder Betonbelägen ein hohes Verhältnis von Festigkeit zu Gewicht. Die geringere Eigenlast kann die Tragkonstruktion aus Stahl, das Anheben, die Montage und den späteren Ausbau der Elemente vereinfachen.
Abnehmbare Verkleidungen ermöglichen den Zugang zu Pumpen, Ventilen, Sieben, Kanälen und Rohrleitungen. Ordnungsgemäß gekennzeichnete Verkleidungen können im Rahmen planmäßiger Wartungsarbeiten entfernt und wieder angebracht werden, ohne dass die gesamte Plattform demontiert werden muss.
Die Materialauswahl sollte bei der jeweiligen Expositionszone ansetzen. In einer einzigen Kläranlage können in verschiedenen Bereichen unterschiedliche Materialien erforderlich sein. Verzinkter Stahl kann für einen Außenlaufsteg über Klarwasser geeignet sein, während Edelstahl 316L oder GFK neben einem Chemikaliendosierbehälter besser geeignet sein könnten.
| Material | Wichtigste Vorteile | Wichtigste Einschränkungen | Typische Verwendungszwecke von Abwasser |
|---|---|---|---|
| Feuerverzinkter Kohlenstoffstahl | Hohe strukturelle Leistungsfähigkeit, breite Verfügbarkeit, günstiger Einstiegspreis | Eine Zinkbeschichtung kann unter sauren, chloridreichen oder dauerhaft feuchten Bedingungen Schaden nehmen. | Allgemeine Außenplattformen, Zugangswege, trockene technische Bereiche |
| Rostfreier Stahl 304 | Gute allgemeine Korrosionsbeständigkeit, sauberes Erscheinungsbild, einfache Wartung | Anfälliger als 316 gegenüber Chlorid-Lochfraß und aggressiven Chemikalien | Nassbereiche in Innenräumen, Reinwasserzonen, Labore, Bereiche für sanftes Abspülen |
| Edelstahl 316 | Verbesserte Chlorid- und Chemikalienbeständigkeit im Vergleich zu 304 | Höherer Preis und nicht unempfindlich gegenüber Chloridablagerungen oder starker chemischer Belastung | Klärbecken, Nassplattformen, Küstenanlagen, Zugang zu Chemikalien und Abwasser |
| Edelstahl 316L | Verbesserte Eignung für umfangreiche Schweißkonstruktionen aufgrund eines geringeren Kohlenstoffgehalts | Höhere Kosten und dennoch ist eine ordnungsgemäße Reinigung und Spaltenkontrolle erforderlich | Geschweißte Plattformen, Chemikaliendosierbereiche, Entwässerungssysteme, Bereiche mit hoher Feuchtigkeit |
| Lackierter oder beschichteter Kohlenstoffstahl | Sonderfarben und projektspezifische Beschichtungssysteme | Beschädigungen, Kanten, Schweißnähte und schwer zugängliche Stellen erfordern eine Wartung | Technikräume in Gebäuden und kontrollierte Expositionsbereiche |
Feuerverzinkte Gitterroste werden aus Kohlenstoffstahl hergestellt und nach der Fertigung in geschmolzenes Zink getaucht. Die Verzinkung nach dem Schweißen, Schneiden und Biegen trägt zum Schutz der Verbindungsstellen und der Fertigungskanten bei. Sie sind eine gängige Wahl für Plattformen in Kläranlagen, bei denen die strukturelle Festigkeit und der Anschaffungspreis wichtige Faktoren sind.
Verzinkter Stahl eignet sich gut für belüftete Außenbereiche mit mäßiger Korrosionsbelastung. Er ist weniger geeignet, wenn die Beschichtung ständig saurem Kondensat, starken Behandlungschemikalien, stehendem Abwasser oder aggressiven Chloridbedingungen ausgesetzt ist. Sobald die Beschichtung beschädigt oder abgetragen ist, kann der darunterliegende Stahl korrodieren.
Edelstahl 304 bietet eine bessere allgemeine Korrosionsbeständigkeit als verzinkter Kohlenstoffstahl und ist nicht auf eine Zinkbeschichtung angewiesen. Er eignet sich für viele feuchte Innenbereiche, Süßwasserzonen, Labore, kontrollierte Zugangsbereiche sowie Standorte, an denen milde Reinigungschemikalien zum Einsatz kommen.
304 sollte sorgfältig geprüft werden, wenn Chloride, Hypochlorite, Salzlösungen, Küstenluft oder aggressive Dosierchemikalien vorhanden sind. Ablagerungen und enge Spalten können lokale Bedingungen schaffen, die korrosiver sind als die umgebende Atmosphäre.
Das im Edelstahl 316 enthaltene Molybdän verbessert im Vergleich zu Edelstahl 304 die Beständigkeit gegen chloridinduzierte Loch- und Spaltkorrosion. Er wird häufig für Nassbereiche, Klärbecken, Pumpenplattformen, Abwasserkanäle, Abwasseranlagen in Küstengebieten und Bereiche zur Chemikaliendosierung eingesetzt.
316L weist einen geringeren maximalen Kohlenstoffgehalt auf als herkömmliches 316 und wird häufig für geschweißte Gitterroste bevorzugt, insbesondere wenn die Paneele umfangreiche Kreuzschweißnähte, Umrandungen, Einfassungen, Fußleisten oder die Herstellung von Treppenstufen erfordern. Käufer können die Spezifikation für Gitter aus 316L-Edelstahl, 19-W-4 bei der Auswahl eines geschweißten, korrosionsbeständigen Produkts.
| Auswahlkriterium | Verzinkter Stahl | Rostfreier Stahl 304 | Edelstahl 316 oder 316L |
|---|---|---|---|
| Anschaffungskosten | Im Allgemeinen am niedrigsten | Höher | In der Regel der höchste der drei |
| Allgemeine Nässebelastung | Geeignet, wenn die Beschichtungsbedingungen kontrolliert werden | Gut | Für viele Anwendungsbereiche sehr gut geeignet |
| Chloridbeständigkeit | Eingeschränkt durch die Umgebungsbedingungen der Zinkbeschichtung | Mäßig | Besser als 304, aber nicht unbegrenzt |
| Schweißkonstruktion | Wird in der Regel nach der Fertigung verzinkt | Erfordert eine Reinigung nach dem Schweißen | 316L wird häufig für umfangreiche Schweißarbeiten bevorzugt |
| Wartung | Möglicherweise sind eine Überprüfung und Reparatur der Beschichtung erforderlich | Reinigung und Kontaminationskontrolle | Reinigung, Entfernung von Ablagerungen und Inspektion von Spalten |
| Typischer Standort | Allgemeine Laufstege für Bauwerke | Leicht feuchte und hygienische Bereiche | Chemikalienbelastete, chloridhaltige, küstennahe und anspruchsvolle Feuchtgebiete |
Geschweißte Gitterroste werden hergestellt, indem Querstäbe in regelmäßigen Abständen mit Tragstäben verbunden werden. Sie zeichnen sich durch eine stabile Konstruktion, eine große Auswahl an Abmessungen, eine effiziente Fertigung und eine praktische Maßanfertigung aus. Sie werden häufig für Abwasserplattformen, Laufstege, Treppenstufen, Gräben und Entwässerungsabdeckungen verwendet.
Die Schweißqualität sollte überprüft werden, da fehlende, rissige oder ungleichmäßige Schweißnähte die Steifigkeit und Haltbarkeit der Bleche beeinträchtigen können. Schweißnähte aus Edelstahl müssen unter Umständen gebeizt und passiviert werden, während Bleche aus Kohlenstoffstahl in der Regel erst vollständig gefertigt werden sollten, bevor sie verzinkt werden.
Ein pressverriegeltes Gitter wird hergestellt, indem Querstäbe in die Schlitze der Tragstäbe eingepresst werden. Dadurch entsteht ein regelmäßiges Raster mit sauberen Schnittpunkten, das sich für architektonische Laufstege, Sichtschutzwände, Lüftungsabdeckungen, öffentlich zugängliche Aufbereitungsanlagen und Anwendungen eignet, bei denen ein bestimmtes Maschenbild erforderlich ist.
Pressverriegelte Gitterroste können aus Kohlenstoffstahl, verzinktem Stahl, Edelstahl oder Aluminium hergestellt werden. Die Genauigkeit der Schlitze, der Eingriff der Stäbe, die Ebenheit und die Kantenverkleidung sollten im Prüfplan berücksichtigt werden.
Hochbelastbare Gitterroste verfügen über tiefere, dickere oder enger beabstandete Tragstäbe, um große Punktlasten, Radlasten, Fahrzeuge oder Geräte aufzunehmen. Sie können für LKW-befahrbare Entwässerungsrinnen, Fahrwege für Wartungsfahrzeuge, Ladeflächen und schwere abnehmbare Abdeckungen erforderlich sein.
Der Begriff “High-Duty” sagt nichts über die Tragfähigkeit aus. In der Kaufspezifikation müssen die freie Spannweite, die Radlast, die Aufstandsfläche, die Achsanordnung, die Stoßfestigkeit, die Verkehrsrichtung, die zulässige Durchbiegung, die Rahmenausführung sowie die geltende Konstruktionsnorm angegeben sein.
Gitterroste für Kläranlagen können als Standardplatten oder als maßgefertigte Platten geliefert werden. Standardplatten können zwar die Fertigungszeit verkürzen, doch maßgefertigte Platten lassen sich in der Regel besser auf Behälter, Kanäle, Stützen, Pumpen, Ventile und Prozessanlagen abstimmen.
| Spezifikationspunkt | Häufige Beispiele | Projektüberlegungen |
|---|---|---|
| Höhe des Lagerbalkens | 20, 25, 30, 32, 40, 50 mm oder schwerer | Belastung, freie Spannweite, Durchbiegung und Stoßbelastung |
| Dicke des Lagerbalkens | 3, 4, 5, 6 mm oder projektspezifische Abmessungen | Kapazität, Korrosionsanfälligkeit, Gewicht und Preis |
| Lagerleistenabstand | Etwa 25, 30, 34, 40 oder 60 mm | Laufkomfort, Lastverteilung, Öffnungsgröße und Entwässerung |
| Querstababstand | Etwa 50, 76, 100 oder 101,6 mm | Stabilität der Platte, Aussehen und Durchlass von Fremdkörpern |
| Breite der Platte | 300, 500, 600, 750, 1.000 mm oder nach Maß | Breite der Laufstege, Anordnung der Stützen, Handhabung und Fugen zwischen den Platten |
| Länge der Platte | 1.000 bis 6.000 mm oder nach Maß | Lagerrichtung, Transport, Traglast und freie Spannweite |
Bei diesen Abmessungen handelt es sich eher um gängige Marktbeispiele als um universelle Standardmaße. Der Lieferant sollte die tatsächliche Verfügbarkeit der Produkte sowie die Maßtoleranzen bestätigen.
Die Tragstäbe sind die primären Lastträger und müssen zwischen den Stützen überspannt sein. Sie sind in der Regel deutlich tiefer als die Querstäbe. In den Zeichnungen sollte ein deutlicher Pfeil zur Tragrichtung angegeben sein, damit die Monteure die Paneele nicht falsch drehen.
Die Gesamtlänge einer Platte darf nicht mit der freitragenden Spannweite verwechselt werden. Eine lange Platte kann mehrere Träger überspannen und dennoch eine kurze freie Spannweite zwischen den einzelnen Auflagern aufweisen. Umgekehrt kann eine relativ kleine Platte dennoch überlastet sein, wenn sie eine große freitragende Öffnung überspannt.
Weitere Informationen zu gängigen Abmessungen und Bezeichnungsformaten finden Sie im Maßtabelle für Stahlgitterroste.
Auf Abwasserrosten können sich Bedienpersonal, Wartungswerkzeuge, tragbare Pumpen, Reinigungsgeräte, Transportwagen, Hebevorrichtungen oder Fahrzeuge befinden. Vor der Auswahl der Tragstangendimensionen sollten alle zu erwartenden Belastungen ermittelt werden.
Eine gleichmäßige Last verteilt sich über eine Fläche und kann Gruppen von Arbeitern, vorübergehend abgelagertes Material oder eine allgemeine Plattformbeladung darstellen. In der Spezifikation sollte zwischen Betriebslast, zulässiger Last, berechneter Last und Prüflast unterschieden werden.
Eine konzentrierte Belastung wirkt auf eine kleinere Auflagefläche. Gerätefüße, Laufwagenräder, Hebeböcke, Hebezeugsockel oder ein während der Wartung abgestelltes schweres Bauteil können nur wenige Tragstäbe belasten. Die Kontaktabmessungen und die ungünstigste Belastungsposition sollten angegeben werden.
Für Gitterroste, die über Werksstraßen oder zugängliche Entwässerungsgräben verlegt werden, ist eine fahrzeugspezifische Analyse erforderlich. Radkraft, Reifenkontaktfläche, Achsanordnung, Aufprall, Bremsverhalten, Verkehrsfrequenz und Fahrtrichtung beeinflussen die Auslegung.
Die Durchbiegung kann die Konstruktion beeinflussen, noch bevor die Materialfestigkeit erreicht ist. Übermäßige Bewegungen können zu einer federnden Lauffläche, zum Schwanken der Platten, zu lockeren Befestigungselementen, Geräuschen, Stolperkanten und Unbehagen führen. Außerdem kann dies die Ausrichtung von Geräten oder Entwässerungssystemen beeinträchtigen.
Bei einigen Projekten wird ein auf der Spannweite basierender Durchbiegungsgrenzwert verwendet, während bei anderen eine feste maximale Auslenkung festgelegt wird. Das erforderliche Kriterium sollte ausdrücklich festgelegt werden, anstatt es der Einschätzung des Lieferanten zu überlassen.
Der geeignete Sicherheitsfaktor und die geeignete Lastkombination sollten sich aus der maßgeblichen Bauvorschrift, den Vorgaben des Bauherrn oder den Anweisungen des Projektingenieurs ergeben. Die Standard-Lasttabelle eines Lieferanten ist für eine vorläufige Auswahl hilfreich, sollte jedoch keine Projektberechnung ersetzen, wenn Lasten, Spannweiten oder Auflagerbedingungen von den Annahmen der Tabelle abweichen.
| Erforderliche Eingabe | Warum das wichtig ist |
|---|---|
| Freie Spannweite | Tragfähigkeit und Durchbiegung reagieren äußerst empfindlich auf die Stützfreie Länge |
| Richtung der Lagerstange | Legt den strukturellen Lastpfad fest |
| Einheitliche Bemessungslast | Legt die allgemeine Boden- oder Plattformbelastung fest |
| Konzentrierte Belastung | Regelt die lokale Belastung auf eine begrenzte Anzahl von Stäben |
| Radlast und Aufstandsfläche | Erforderlich für Transportwagen, Gabelstapler und Fahrzeuge |
| Zulässige Durchbiegung | Sorgt für Funktionsfähigkeit und Gehkomfort |
| Breite der Stützfläche | Beeinflusst die Lagerstabilität und die Kantenleistung |
| Behebung des Problems | Beeinflusst Bewegung, Auftrieb, Schwingungen und die Befestigung der Verkleidung |
Kläranlagen weisen mehrere Korrosionszonen auf. Die Korrosionsbelastung neben einem offenen Belebungsbecken unterscheidet sich von der Belastung in einer schlecht belüfteten Pumpstation oder direkt unterhalb einer Chemikaliendosierleitung. Die Materialauswahl sollte zonenspezifisch erfolgen, anstatt ohne Prüfung eine einheitliche Materialklasse auf die gesamte Anlage anzuwenden.
Häufiges Befeuchten hält Oberflächen leitfähig, während das Trocknen zu einer Anreicherung von Salzen und Prozesschemikalien führen kann. Wiederholte Nass-Trocken-Zyklen können daher aggressiver wirken als reines Wasser allein. Horizontale Stützen, Klammern, Rahmen und Spalten erfordern besondere Aufmerksamkeit, da dort Ablagerungen zurückbleiben können, nachdem die sichtbare Gitteroberfläche getrocknet ist.
Unter anaeroben Abwasserbedingungen kann sich Schwefelwasserstoff bilden, der in Sammelschächten, Abwasserkanälen, Schlammanlagen, Faulbehältern, geschlossenen Kanälen und Pumpstationen freigesetzt werden kann. Bei Vorhandensein von Feuchtigkeit und biologischer Aktivität können schwefelhaltige Verbindungen zu korrosiven Bedingungen beitragen und Beton, Kohlenstoffstahl, Beschichtungen und Anlagen beschädigen.
Das Risiko durch Schwefelwasserstoff lässt sich nicht allein durch die Wahl des Gitterrostmaterials bewältigen. Möglicherweise sind auch Belüftung, Gasüberwachung, Prozesssteuerung, die Wahl geeigneter Beschichtungen, die Entfernung von Ablagerungen sowie sichere Verfahren für Arbeiten in beengten Räumen erforderlich.
Die Edelstahlsorten 304 und 316 weisen in vielen feuchten, mit Schwefelwasserstoff belasteten Umgebungen bei Umgebungstemperatur eine gute Beständigkeit auf; es kann jedoch zu Korrosion kommen, wenn Schwefelwasserstoff, Chloride, erhöhte Temperaturen, Ablagerungen und stehende Feuchtigkeit zusammenkommen. Bereiche mit starker Korrosionsbelastung sollten von einem Korrosionsspezialisten begutachtet werden.
Eisen(III)-chlorid, Natriumhypochlorit, Säuren, Laugen, Polymere, Reinigungschemikalien und Desinfektionsmittel haben unterschiedliche Auswirkungen auf Stahl, Zinkbeschichtungen und rostfreie Legierungen. Eine allgemeine Aussage, dass ein Werkstoff “chemikalienbeständig” ist, reicht nicht aus.
Das Projektteam sollte Folgendes ermitteln:
Sich überlappende Stangen, Klammern, Unterlegscheiben, Rahmen, Ablagerungen und schlecht entwässerte Auflagestellen können Spalten bilden. Edelstahl in einer engen, feuchten Spalte kann sich anders verhalten als eine freiliegende, regelmäßig gereinigte Oberfläche.
Der Kontakt zwischen unterschiedlichen Metallen kann ebenfalls zu galvanischer Korrosion führen, wenn Feuchtigkeit einen Stromkreis bildet. Für Edelstahlgitter, die auf Trägern aus Kohlenstoffstahl, verzinktem Stahl oder Aluminium montiert werden, sind unter Umständen geeignete Befestigungselemente, Beschichtungen, Isolierunterlagen, Unterlegscheiben oder Dichtstoffe erforderlich.
Einfache Gitterroste haben flache Tragstäbe an der Oberseite. Sie lassen sich leichter kehren, reinigen und überprüfen und eignen sich daher für kontrollierte Innenbereiche, in denen die Verschmutzungsgefahr und die Rutschgefahr gering sind. Außerdem ermöglichen sie ein reibungsloseres Fahren von Transportwagen und beweglichen Geräten.
Gezahnte Gitterroste weisen an der Oberkante der Tragstäbe Kerben auf. Diese Kerben verbessern den Halt der Schuhe und werden häufig für nasse Plattformen, Außenwege, Siebbereiche, Zugänge zu Klärbecken, Schlammzonen, Entwässerungskanäle und Treppen gewählt.
Zahnrosten sind ohne Wartung nicht sicher. Fett, Biofilm, Algen, Eis, Schlamm, Polymerrückstände und festsitzender Schmutz können die Zähne bedecken. Eine regelmäßige Reinigung und Inspektion sind daher weiterhin erforderlich.
Zu den weiteren Optionen zählen rutschfeste Kantenprofile, perforierte Treppenkantenprofile, sandgestrahlte Einsätze, engmaschige Paneele und projektspezifische Anti-Rutsch-Beschichtungen. Das gewählte System sollte beständig gegen Wasser, UV-Strahlung, Behandlungschemikalien, Reinigungsgeräte und den zu erwartenden Verschleiß sein.
Die Rutschfestigkeit sollte im Zusammenhang mit Entwässerung, Gefälle, Schuhwerk, Handläufen, Beleuchtung, Reinigungsmaßnahmen und Notzugängen bewertet werden. Kein Oberflächenprofil kann stehenden Schlamm oder ein unkontrolliertes Austreten von Chemikalien ausgleichen.
Eine größere offene Fläche lässt mehr Wasser und Luft durch die Platte strömen, führt aber auch zu größeren Öffnungen. Bei der Berechnung der Entwässerungskapazität sollten die Anordnung der Stäbe, die Ansammlung von Schmutz, die Kapazität der Entwässerungsrinnen sowie Spitzenabflussmengen bei Spülvorgängen oder Regenwasser berücksichtigt werden.
Im Zulaufbereich und in den Siebbereichen können Lappen, Kunststoffe, Reinigungstücher, Sand und andere Feststoffe vorhanden sein. Es sollte nicht davon ausgegangen werden, dass Gitterroste die Siebanlagen im Prozess ersetzen. Die Maschenweite sollte stattdessen so gewählt werden, dass ein unsicherer Durchgang von Werkzeugen oder Gegenständen verhindert wird, während gleichzeitig die routinemäßige Entwässerung und Reinigung ermöglicht wird.
Offene Gitterroste können die Luftzirkulation fördern, doch geschlossene Pumpenschächte, Pumpstationen und Chemikalienräume erfordern unter Umständen eine mechanische Belüftung. Gitterrostöffnungen sollten nicht als einzige Maßnahme zur Eindämmung von Schwefelwasserstoff oder anderen gefährlichen Gasen angesehen werden.
Befindet sich ein Gitterrost über Mitarbeitern, Geräten, offenen Behältern oder Prozesskanälen, sollte im Rahmen des Projekts geprüft werden, ob kleine Gegenstände hindurchfallen können. Mögliche Schutzmaßnahmen sind unter anderem ein engerer Abstand zwischen den Stäben, ein zusätzliches Gitter, Fußleisten, Stoßleisten, massive Randsteine, Werkzeugsicherungen oder geschützte Sperrzonen darunter.
Abwasserroste können gemäß YB/T 4001.1, ANSI/NAAMM MBG 531, BS 4592, den geltenden ASTM-Normen für Werkstoffe und Verzinkung, den EN-Werkstoffnormen, den örtlichen Bauvorschriften, den Arbeitsschutzanforderungen sowie den spezifischen Vorschriften der Wasserversorgungsunternehmen des Bauherrn festgelegt werden.
Aus den Beschaffungsunterlagen sollte hervorgehen, welche Norm für den jeweiligen Arbeitsbereich maßgeblich ist. Eine Norm kann beispielsweise das Gitterrostprodukt definieren, eine andere die statischen Belastungen und wieder eine andere den Zugang zum Arbeitsplatz sowie die Absturzsicherung regeln.
Einen nützlichen Überblick über die regionalen Produktanforderungen finden Sie in der Leitfaden zu Normen für Stahlgitterroste.
In Siebbereichen kommt es zum Kontakt mit Rohabwasser, Schmutz, Spülwasser, Aerosolen und häufigen Wartungsarbeiten. Gitterroste ermöglichen den Zugang zu Sieben, Förderbändern, Kanälen und Hebevorrichtungen und sorgen gleichzeitig dafür, dass das Spülwasser abfließen kann.
Zu den wichtigen Anforderungen zählen Rutschfestigkeit, eine genaue Abstimmung auf die Öffnungen der Anlagen, abnehmbare Zugangsklappen, Fußleisten, korrosionsbeständige Befestigungselemente sowie ausreichend Platz für die Reinigung der Siebe und die Entsorgung von Abfällen.
Laufstege rund um Belüftungsbecken sind ständiger Feuchtigkeit, Aerosolen, biologischen Ablagerungen und möglicher chemischer Belastung ausgesetzt. Die Paneele sollten vibrations- und windfest befestigt werden. Handläufe, Fußleisten, Tore sowie ein sicherer Zugang zu Ventilen und Messgeräten sollten auf die Anordnung der Gitterroste abgestimmt sein.
Brücken und Laufstege in Klärbecken erfordern Trittflächen mit geringer Durchbiegung, Korrosionsbeständigkeit, Entwässerung und eine zuverlässige Befestigung. Gitterroste in der Nähe von rotierenden Anlagen sollten so angeordnet werden, dass abnehmbare Platten den Antrieb, die Abschäumer oder Hebevorgänge bei Wartungsarbeiten nicht behindern.
In Pumpstationen kann es zu hoher Luftfeuchtigkeit, Schwefelwasserstoff, eingeschränkter Belüftung und konzentrierten Wartungsarbeiten kommen. Abdeckungen müssen unter Umständen mit Scharnieren, Schlössern, Absturzsicherungen, Hebegriffen oder Sicherheitsgittern unterhalb der Hauptverkleidung ausgestattet sein.
Gitterroste über Abflussschächten sollten nicht entfernt werden, ohne dass ein geeignetes Zugangs- und Absturzsicherungsverfahren vorhanden ist. Das Gewicht der Gitterroste und die Ergonomie beim Anheben sollten bei der Planung berücksichtigt werden.
Schlamm kann Öffnungen verstopfen und eine dauerhafte Rutschgefahr darstellen. Die Oberfläche sollte leicht zu reinigen sein, während die Unterkonstruktion verdeckte Ablagerungen auf ein Minimum reduzieren sollte. Die chemische Verträglichkeit kann sich von den saubereren Bereichen der Anlage unterscheiden.
| Anwendungsbereich des Produkts | Primäre Konstruktionsanforderung | Typische Fertigungsdetails |
|---|---|---|
| Gehwege | Sichere Lauffläche, kontrollierte Durchbiegung, Entwässerung, Korrosionsbeständigkeit | Gezahnte Stäbe, Paneelklammern, engmaschiges Gitter, Fußleisten |
| Plattformen | Personal- und Wartungslasten, Ausfälle von Ausrüstung, Absturzsicherung | Umrandung, verstärkte Öffnungen, Nummerierung der Paneele, abnehmbare Teile |
| Treppenkanten | Haftung, sichtbare Kanten, sichere Verbindungen an den Längsträgern | Trägerplatten, Befestigungslöcher, gezahnte oder abrasive Kanten |
| Grabenabdeckungen | Punktlast, Tragrahmen, Heben, Bewegungssteuerung | Tragebänder, Griffe, unverlierbare Befestigungen, Vorrichtungen gegen Klappern |
| Abflussabdeckungen | Hydraulische Leistung, sichere Öffnungen, Zugang zur Reinigung | Feines Gewebe, Rahmen, abnehmbare Einsätze, glatt versäuberte Kanten |
Die Plattenverbindungen sollten über Stützen verlaufen, und die Tragstangen sollten in die richtige Richtung verlaufen. Der Grundriss sollte Handlaufpfosten, Fußplatten, Durchführungen für Einbauten, abnehmbare Zugänge und Fluchtwege zeigen.
Eine Gitterrost-Treppenstufe besteht in der Regel aus einer Gitterrostplatte, seitlichen Tragplatten oder Winkelprofilen sowie einer vorderen Kante. In feuchten Abwasserumgebungen sind häufig gezahnte Tragstäbe oder eine zusätzliche rutschfeste Kante erforderlich. Die Abmessungen der Stufen und die Verbindungen müssen zudem den geltenden Vorschriften für Treppen und Zugänge entsprechen.
Grubenabdeckungen sollten zusammen mit ihren Rahmen und Auflagestützen konstruiert werden. Eine stabile Platte, die auf einem unzureichenden Rahmen montiert ist, kann schwanken, sich verformen oder in die Öffnung fallen. Für Abdeckungen, die für Karren oder Fahrzeuge befahrbar sind, sind spezielle Berechnungen der Radlasten erforderlich.
CSSP Grating bietet auf seiner Website weitere Informationen zur Fertigung und Auswahl von Titelseite: Grabenabdeckung aus Stahlgitter.
Mechanische Klammern ermöglichen den Austausch von Platten und machen Schweißarbeiten vor Ort überflüssig. Die Klammer muss zum Gitterrostenmuster und zum Stützflansch passen. Der Abstand zwischen den Klammern sollte die Plattengröße, die Fußgängerbelastung, Vibrationen, den Windsog sowie die Folgen einer Verschiebung berücksichtigen.
Schrauben sorgen für eine sichere Befestigung und können für Anti-Lift-Systeme oder unverlierbare Verkleidungssysteme verwendet werden. In der Spezifikation sollten das Material der Schrauben, der Durchmesser, Unterlegscheiben, Muttern, Lochpositionen, Anzugsmomente sowie der Zugang für eine spätere Demontage festgelegt werden.
Das Schweißen kann für dauerhaft verlegte Gitterroste geeignet sein, erschwert jedoch deren Demontage. Bei verzinkten Platten müssen die Beschichtungen an den Schweißstellen ausgebessert werden, während Schweißnähte aus Edelstahl unter Umständen gereinigt und passiviert werden müssen. Für Schweißverbindungen aus unterschiedlichen Metallen ist ein zugelassenes Verfahren erforderlich.
Rahmen sollten eine ausreichende Auflagebreite, Steifigkeit, Verankerung und einen ebenen Sitz gewährleisten. Wasserauffangvorrichtungen und unbelüftete Spalten sollten auf ein Minimum reduziert werden. Abnehmbare Paneele sollten fest sitzen, ohne zu wackeln.
Gitterroste sind ein Bestandteil eines Abwasser-Zugangssystems. Die Sicherheit der Mitarbeiter hängt zudem von Schutzgeländern, Handläufen, Fußleisten, Toren, Leitern, Treppen, Beleuchtung, Belüftung, Warnschildern, Rettungszugängen und Betriebsvorschriften ab.
Erhöhte Laufstege, offene Behälter, Kanäle, Gruben und Plattformkanten erfordern unter Umständen Schutzgeländer und Handläufe. Die Pfosten und Fußplatten sollten auf die Gitterroste und die tragenden Stahlkonstruktionen abgestimmt sein, damit die Lasten in die Hauptkonstruktion und nicht in eine unzureichend bewehrte Platte übertragen werden.
Fußleisten verringern das Risiko, dass Werkzeuge und Materialien von erhöhten Arbeitsbühnen herunterfallen. Sie können an offenen Kanten, um Durchführungen von Anlagen herum und neben belegten unteren Ebenen vorgeschrieben sein. Das Material und die Befestigung der Fußleisten sollten der jeweiligen Korrosionsumgebung angepasst sein.
Das Entfernen einer Abdeckung führt zu einer unmittelbaren Absturzgefahr. Abnehmbare Gitterroste sollten durch Absperrungen, Abdeckungen, Warnsysteme und Wartungsverfahren gesichert werden. Klappbare Abdeckungen, Sicherheitsgitter oder unverlierbare Befestigungselemente können das Risiko an häufig genutzten Öffnungen verringern.
Bereiche, die ausschließlich für Fußgänger vorgesehen sind, sollten vor Gabelstaplern, Hebezeugen und Fahrzeugen geschützt werden. Das Wartungspersonal sollte über die zulässige Belastung und etwaige Einschränkungen bei der Zwischenlagerung informiert sein. In kritischen Zugangsbereichen können Belastungskennzeichnungen hilfreich sein.

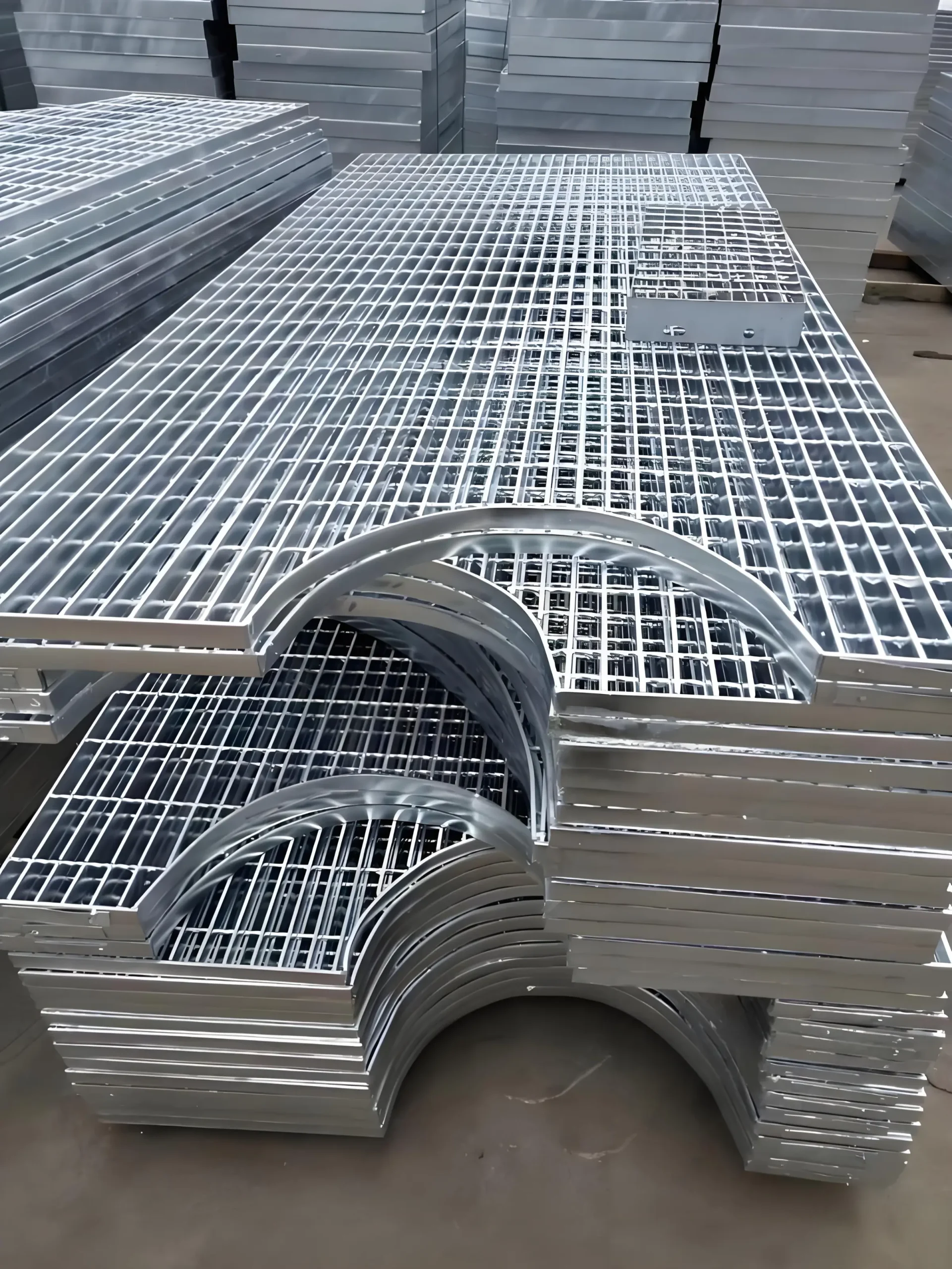

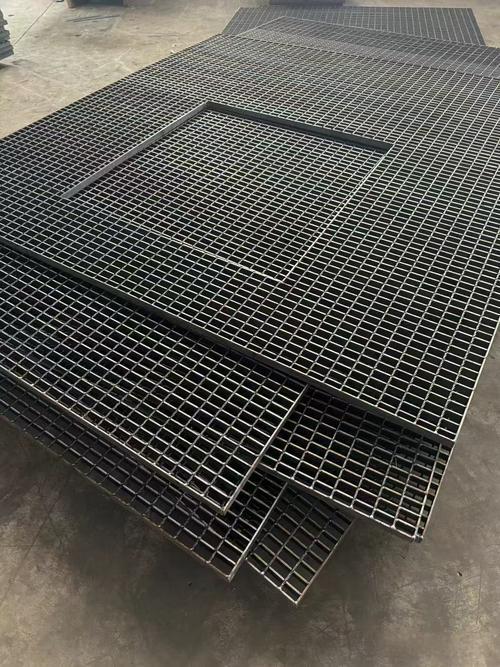

Häufig sind Aussparungen um Rohre, Säulen, Ventile, Halterungen für Messgeräte und Anlagen erforderlich. Das Durchschneiden von Tragstäben verringert die Tragfähigkeit und kann eine Verstärkung oder zusätzliche Verstrebungen erforderlich machen. Aussparungen sollten in den genehmigten Zeichnungen dargestellt werden und nicht auf der Grundlage von ungefähren Messungen vor Ort erstellt werden.
Abdeckleisten verschließen freiliegende Stangenenden, verbessern die Handhabung und sorgen für einen saubereren Abschluss. Sie werden häufig bei zugeschnittenen Platten, Treppenstufen, abnehmbaren Abdeckungen und sichtbaren Kanten verwendet.
Lasttragende Einfassungen dienen dazu, Lasten an einer Plattenkante zu übertragen oder zu verteilen. Sie sind nicht mit leichten Zierleisten zu verwechseln. In der Zeichnung sollte angegeben werden, an welchen Stellen eine strukturelle Kantenverstärkung erforderlich ist.
Für Grabenabdeckungen, Auffangbecken, Sumpfschächte und Entwässerungsöffnungen sind unter Umständen maßgefertigte Stützrahmen erforderlich. Die Abmessungen der Rahmen müssen auf die fertigen Platten, die Verankerungen, die Betontoleranzen, die Entwässerungsrichtung und die Hebemethode abgestimmt werden.
Jede maßgefertigte Platte sollte mit einer dauerhaften Kennzeichnung versehen sein, die der Montagezeichnung entspricht. Eine eindeutige Nummerierung verhindert Zuschnitte vor Ort, eine falsche Ausrichtung, Verzögerungen bei der Montage sowie das Verlegen von abnehmbaren Teilen.
Die Gitterroste sollten so häufig gereinigt werden, dass Schlamm, Fett, Algen, Sand, Polymere, Salze und chemische Rückstände weder die Lauffläche bedecken noch den Abfluss verstopfen. Die Reinigungshäufigkeit sollte sich nach dem jeweiligen Prozessbereich richten, anstatt einen einheitlichen Zeitplan für die gesamte Anlage anzuwenden.
Auf Zinkverlust, roten Rost, Beschädigungen der Beschichtung, chemische Angriffe, abgenutzte Bereiche durch Begehung sowie Korrosion an Klammern oder Halterungen prüfen. Bei begrenzten Schäden dürfen zugelassene zinkhaltige Reparatursysteme verwendet werden, sofern dies den Beschichtungsvorgaben des Projekts entspricht.
Edelstahl sollte gereinigt werden, um Ablagerungen zu entfernen, und auf Lochfraß, Spaltkorrosion, Teeflecken und eingebettetes Eisen überprüft werden. Bürsten aus Kohlenstoffstahl oder Scheuermittel sollten nicht verwendet werden. Die Reinigungschemikalien sollten mit der jeweiligen Edelstahlsorte verträglich sein.
Die Überprüfung sollte folgende Punkte umfassen:
Ein wirksamer Korrosionsschutz beginnt bereits vor der Fertigung. Vermeiden Sie Details, in denen sich Wasser ansammeln kann, sorgen Sie für Belüftung, minimieren Sie Spalten, wählen Sie verträgliche Befestigungselemente, gewährleisten Sie einen guten Zugang für Reinigungsarbeiten, schließen Sie die Fertigung vor der abschließenden Oberflächenbehandlung ab und trennen Sie unterschiedliche Metalle gegebenenfalls voneinander.
GFK-Gitterroste sind eine nichtmetallische Alternative, die häufig in chemisch aggressiven Abwasserbereichen eingesetzt wird. Keines der beiden Materialien ist automatisch für jeden Einsatzort besser geeignet. Stahl bietet in der Regel eine höhere Steifigkeit und kann für große Spannweiten oder hohe Punktbelastungen besser geeignet sein, während richtig ausgewähltes GFK eine hohe chemische Beständigkeit und elektrische Nichtleitfähigkeit bieten kann.
| Vergleichsfaktor | Gitterroste aus Stahl oder Edelstahl | Gitterrost aus GFK |
|---|---|---|
| Strukturelle Steifigkeit | Im Allgemeinen höher, was eine effiziente Konstruktion mit großen Spannweiten oder für hohe Lasten ermöglicht | Ein niedrigerer Elastizitätsmodul bedeutet, dass die Durchbiegung die Konstruktion bestimmen kann |
| Korrosionsverhalten | Hängt von der Legierung oder der Schutzbeschichtung ab | Hängt vom Harzsystem, vom Glasanteil und von der chemischen Belastung ab |
| Gewicht | Schwerer | Leichter und einfacher von Hand zu handhaben |
| Elektrische Leitfähigkeit | Leitfähig | Bei korrekter Auslegung im Allgemeinen nicht leitfähig |
| Brandverhalten | Nicht brennbares Metall, dessen Festigkeit sich jedoch bei hohen Temperaturen verändert | Das harzabhängige Brand-, Rauch- und Wärmeverhalten muss überprüft werden |
| Schlag und Schneiden | Duktilität und bewährte Schweiß- oder Fertigungsverfahren | Kanten müssen versiegelt werden, und Fasern erfordern kontrollierte Schneideverfahren |
| Rutschfestigkeit | Glatte, gezahnte oder aufgebrachte rutschfeste Oberflächen | Konkave Oberflächen oder Oberflächen mit aufgerauter Oberfläche sind allgemein erhältlich |
| Typische Aufgaben im Bereich Abwasser | Konstruktionsplattformen, große Spannweiten, hohe Belastungen, hygienische Bereiche aus Edelstahl | Chemikalien-Dosierbereiche, korrosive Gräben, Zugänge für Elektro- und Leichtbauinstallationen |
Stahlgitterroste können bei großen Spannweiten, hohen Punktlasten, Fahrzeugbelastungen, Hochtemperatureinwirkung, stoßgefährdeten Bereichen oder bei Projekten, die bewährte Details zur Stahlkonstruktion und -befestigung erfordern, vorzuziehen sein.
FRP kann in stark korrosiven chemischen Umgebungen, in Bereichen, in denen elektrische Nichtleitfähigkeit erforderlich ist, oder an Orten, an denen ein geringes Gewicht die Installation vereinfacht, bevorzugt werden. Das Harzsystem muss mit den jeweiligen Chemikalien, der Temperatur, den Brandschutzanforderungen, der UV-Belastung und der Belastung kompatibel sein.
Viele Abwasserprojekte profitieren von einem zonenbezogenen Ansatz. Verzinkter Stahl eignet sich für allgemeine Tragkonstruktionen, Edelstahl für Nass- oder Hygienebereiche und GFK für ausgewählte chemische oder elektrische Bereiche. Schnittstellen, Abmessungen der Auflager, Brandschutzanforderungen und Befestigungselemente sollten materialübergreifend aufeinander abgestimmt werden.
Getrennte Bereiche für Siebung, Belüftung, Klärung, Schlamm, Chemikaliendosierung, Pumpstation, Labor, Klarwasser, Außenbereich, geschlossene Bereiche, Spritzwasser- und Tauchbereiche. Erfassen Sie die Chemikalien, Gase, Ablagerungen und Reinigungsbedingungen in jedem Bereich.
Wählen Sie verzinkten Stahl, Edelstahl 304, Edelstahl 316 oder 316L, beschichteten Stahl, GFK oder ein anderes Material entsprechend der Beanspruchung und der erforderlichen Lebensdauer. Verwenden Sie den Anschaffungspreis nicht als einziges Auswahlkriterium.
Geben Sie die freien Spannweiten, Stützbreiten, Fußgängerlasten, punktuelle Wartungslasten, Lasten durch Transportwagen, Fahrzeuge und Geräte sowie Stoß- und Schwingungsbelastungen und die zulässige Durchbiegung an.
Legen Sie den Abstand der Tragstäbe, den Abstand der Querstäbe, die offene Fläche, die maximale Öffnung, die glatte oder gezahnte Oberfläche, die Treppenkante sowie Maßnahmen zum Schutz vor herabfallenden Gegenständen fest.
Zeigen Sie alle Paneele, Lagerrichtungen, Stützen, Ausschnitte, Kantenverstärkungen, Fußleisten, Treppenstufen, Rahmen, Klammern, abnehmbare Teile und Hebepunkte. Kennzeichnen Sie die Paneele einzeln.
Geben Sie die Anforderungen hinsichtlich Verzinkung, Lackierung, Beizen, Passivierung, Edelstahl-Oberfläche, Beschichtungsreparatur, Kontaminationskontrolle und Isolierung von unterschiedlichen Metallen an.
Fordern Sie Materialzertifikate, genehmigte Zeichnungen, Belastungsberechnungen, Maßprotokolle, Schweißnahtprüfungen, Beschichtungsberichte, Spezifikationen für Befestigungselemente, Elementlisten und eine Konformitätsbescheinigung an.
| Beschaffungskategorie | Für die Anfrage erforderliche Angaben |
|---|---|
| Anmeldung | Laufsteg, Plattform, Treppe, Graben, Abfluss, Zugang zum Sieb, Klärbecken oder Pumpstation |
| Umwelt | Feuchtigkeit, Chemikalien, Chloride, Schwefelwasserstoff, Temperatur, Belüftung und Ablagerungen |
| Material | Verzinkter Stahl, 304, 316, 316L, beschichteter Stahl oder eine zugelassene Alternative |
| Bauwesen | Geschweißt, pressverriegelt, für hohe Beanspruchung ausgelegt oder maßgefertigt |
| Abmessungen | Lagerstangen, Querstangen, Plattengröße, Abstand, Toleranzen und Lagerrichtung |
| Wird geladen | Gleichmäßige Belastung, konzentrierte Belastung, Radbelastung, Stoßbelastung, Ausrüstung und zulässige Durchbiegung |
| Oberfläche | Glatt, gezahnt, engmaschig, mit rauer Kante oder eine andere rutschfeste Variante |
| Fabrikation | Einfassungen, Ausschnitte, Rahmen, Fußleisten, Treppenteile, Griffe und Markierungen auf Paneelen |
| Einrichtung | Stützsitze, Klammern, Schrauben, Schweißnähte, Isolierung, abnehmbare Verkleidungen und Hebevorrichtungen |
| Dokumente | Zeichnungen, Berechnungen, Bescheinigungen, Prüfberichte und Verpackungsplan |
Anhand dieser Informationen kann der Hersteller ein Rechen-System empfehlen, das auf dem tatsächlichen Abwasserverfahren, der baulichen Beanspruchung und dem Wartungsplan basiert. Käufer können das vollständige Produktpalette für Stahlgitterroste beim Vergleich der verfügbaren Materialien und Bauweisen.
Welches ist das beste Material für Stahlgitterroste in einer Kläranlage? Es gibt kein einziges Material, das für jeden Bereich gleichermaßen geeignet ist. Feuerverzinkter Stahl ist für viele belüftete, mäßig korrosive Anlagen wirtschaftlich und konstruktiv effizient. Edelstahl der Sorte 304 eignet sich für einige Bereiche mit mäßiger Feuchtigkeit oder sauberem Wasser, während die Sorten 316 oder 316L im Allgemeinen besser für Chloride, chemische Einwirkungen, Abwasser und anspruchsvolle feuchte Umgebungen geeignet sind. In Bereichen mit hochaggressiven Chemikalien kann Duplex-Edelstahl, GFK oder ein anderes Material erforderlich sein. Die Auswahl sollte auf der Grundlage der Abwasserchemie, der Gase, der Temperatur, der Ablagerungen, der Belüftung, der Belastung und der erforderlichen Lebensdauer erfolgen.
Sind gezahnte Stahlgitter in Kläranlagen vorgeschrieben? Gezahnte Gitterroste werden üblicherweise für Siebbereiche, Außenwege, Treppen, Klärbecken, Schlammzonen, abwaschbare Böden und andere nasse Arbeitsbereiche empfohlen, da sie einen besseren Halt für das Schuhwerk bieten als eine glatte Oberfläche. Sie sind nicht automatisch an jedem Ort vorgeschrieben und machen eine verschmutzte Oberfläche nicht vollständig rutschfest. Die endgültige Entscheidung sollte auf der Grundlage der Risikobewertung des jeweiligen Projekts getroffen werden und Faktoren wie Entwässerung, Gefälle, Schuhwerk, Reinigung, Handläufe, Beleuchtung sowie örtliche Sicherheitsvorschriften berücksichtigen.
Wie berechne ich die richtige Gittergröße und Tragfähigkeit für einen Abwasser-Laufsteg? Beginnen Sie mit der freien Spannweite zwischen den Stützen, der Richtung der Tragstäbe, der Laufstegbreite, der gleichmäßigen Bemessungslast, der punktförmigen Wartungslast, der Last durch Transportwagen oder Räder, der Auflagerstelle und der zulässigen Durchbiegung. Wählen Sie anschließend die Tiefe, Dicke und den Abstand der Tragstäbe anhand der maßgeblichen Norm, der geprüften Lasttabellen oder einer statischen Berechnung aus. Die Gesamtabmessungen der Platten allein bestimmen nicht die Tragfähigkeit, und es sollte nicht davon ausgegangen werden, dass eine Standard-Fußgängerplatte Wartungsfahrzeuge oder gelagerte Ausrüstung tragen kann.
